有限元分析学习三

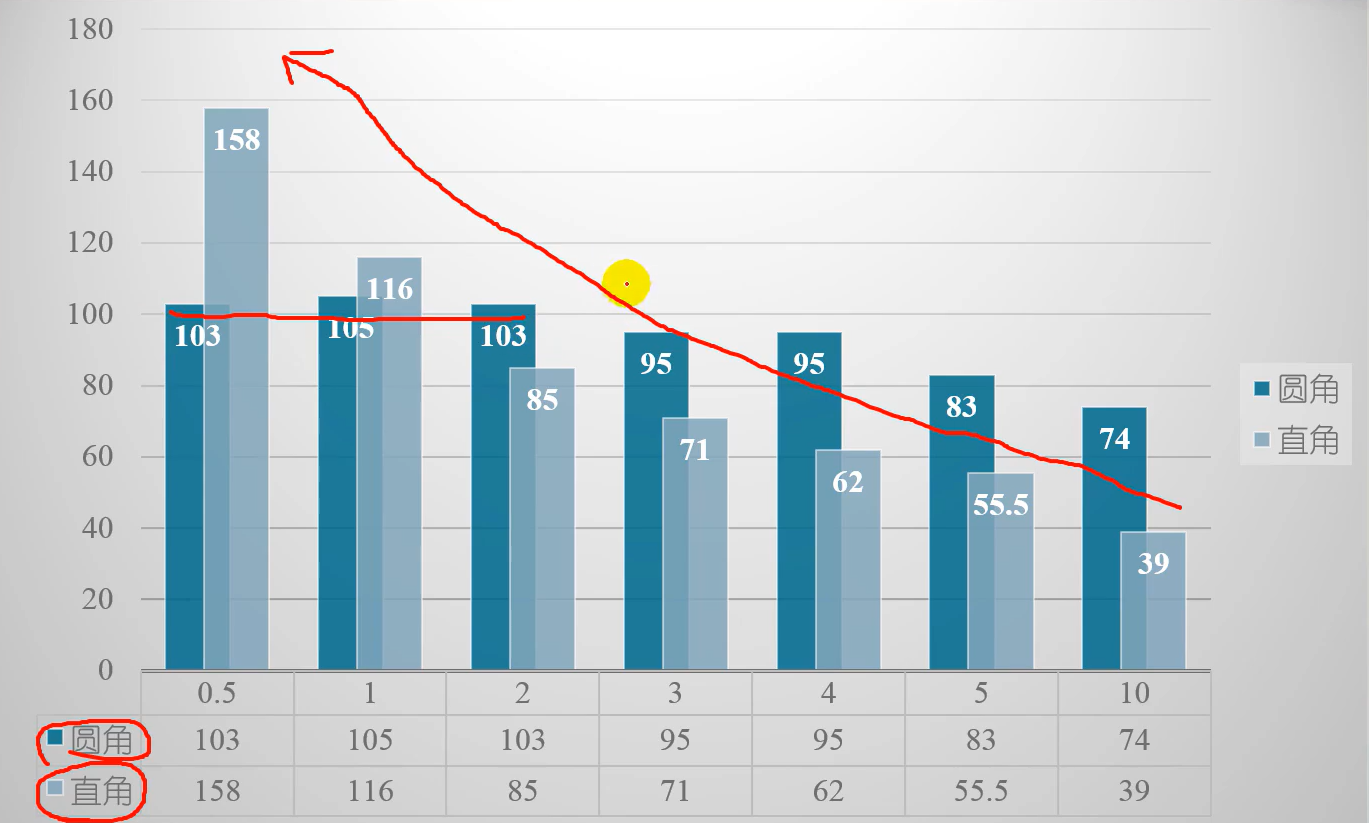

圆角和直角应力结果对比

应力集中

应力局部增高的现象，一般出现在物体形状急剧变化的地方，如缺口、孔洞、沟槽以及有刚性约束处。应力集中能使物体产生疲劳裂纹，也能使脆性材料制成的零件发生静载断裂。

装配体分析

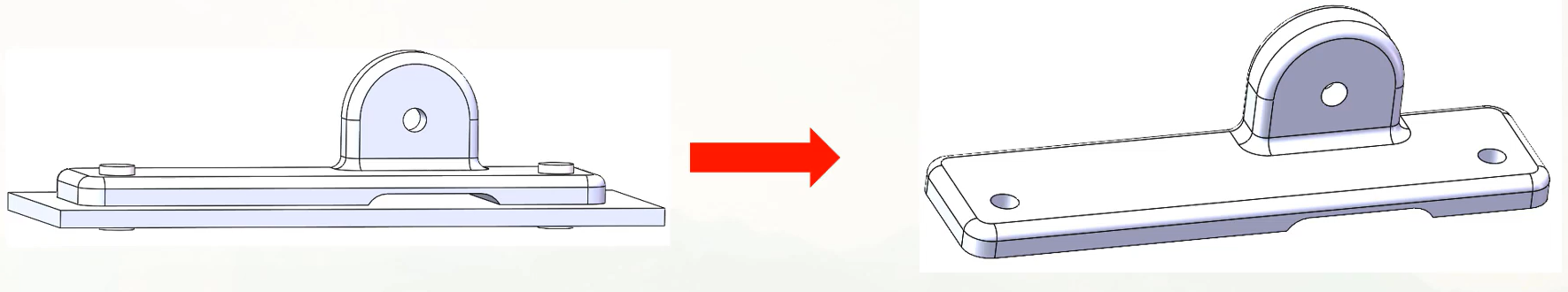

分析实例：支架

问题描述：支架两端通过地脚螺栓固定在地面上，零件凹孔面承受2000N的法向推力，求解支架的应力和位移

材料：AISI304

软件分析

新建算例

定义材料AIS304

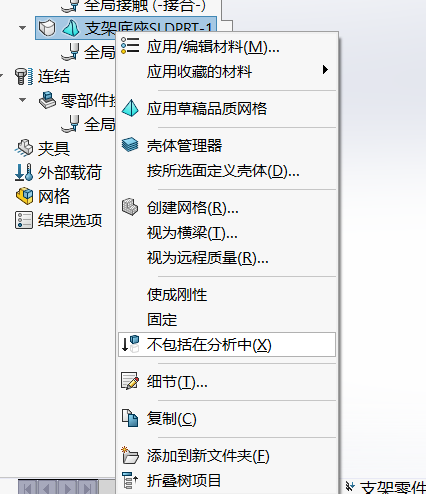

选择除支架零件不包括在分析中

删除连接

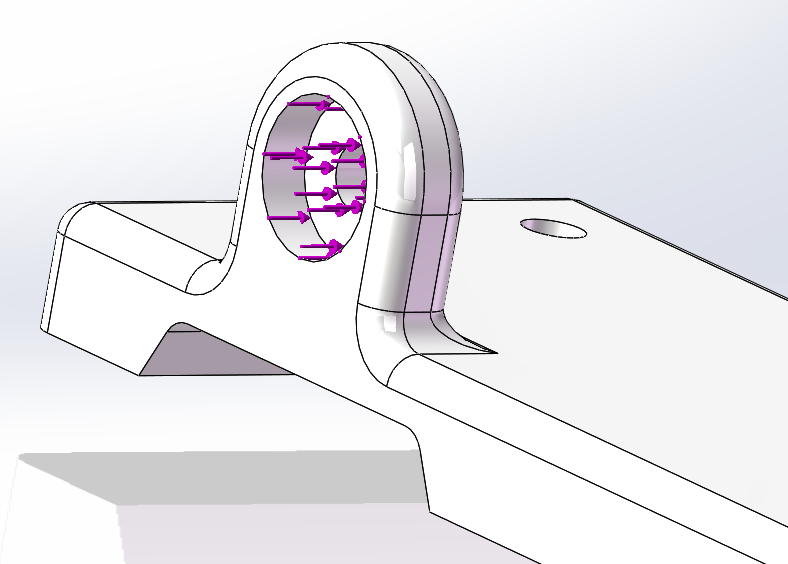

加载荷，零件凹孔面承受2000N的法向推力

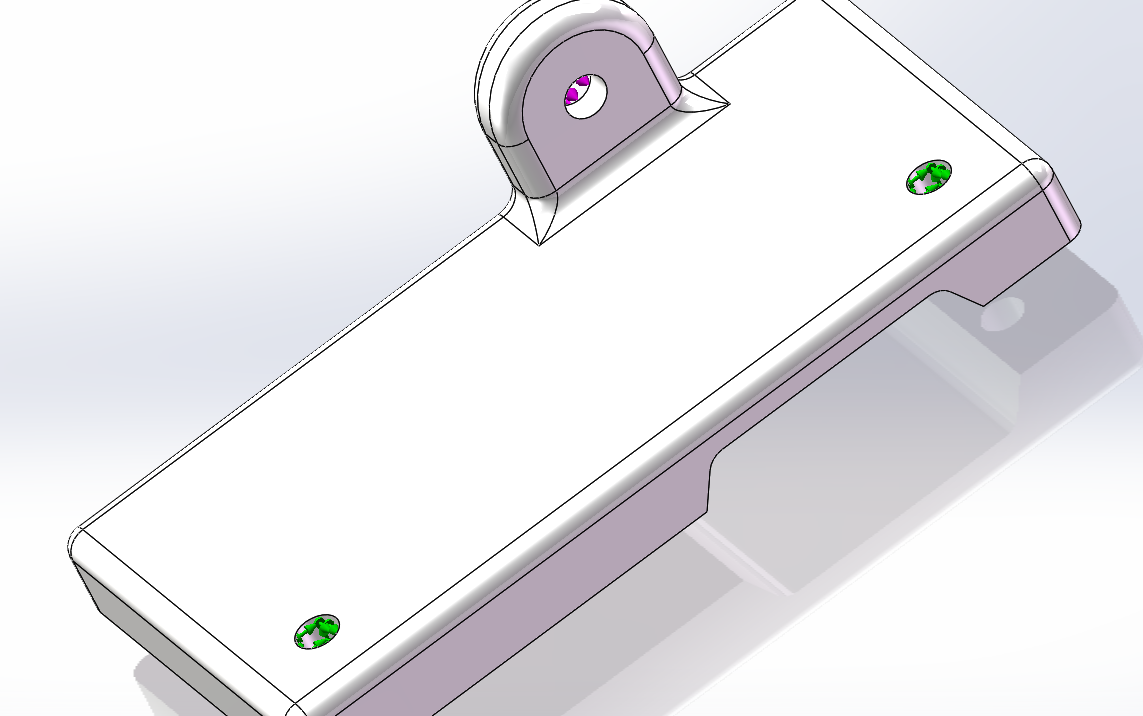

固定约束

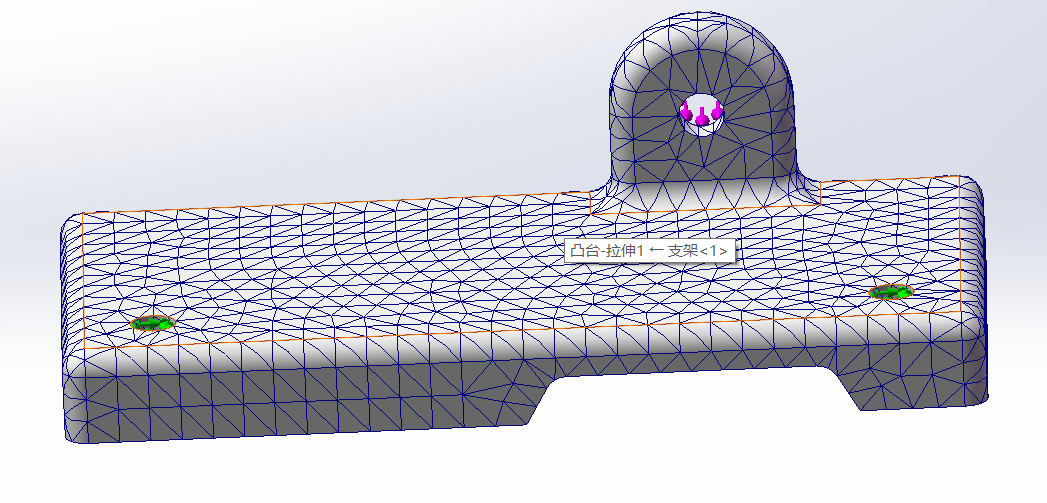

生成网格

求解

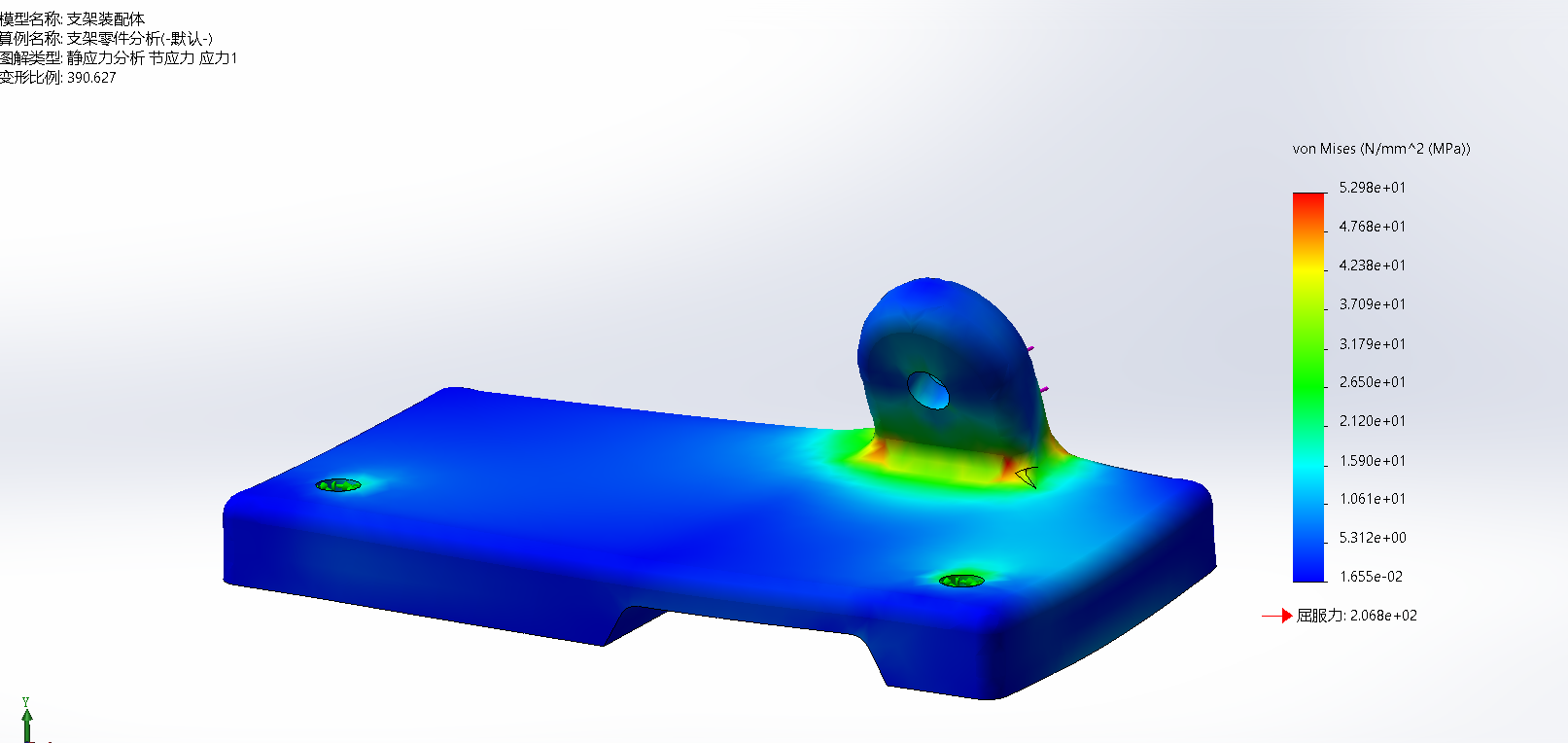

应力结果

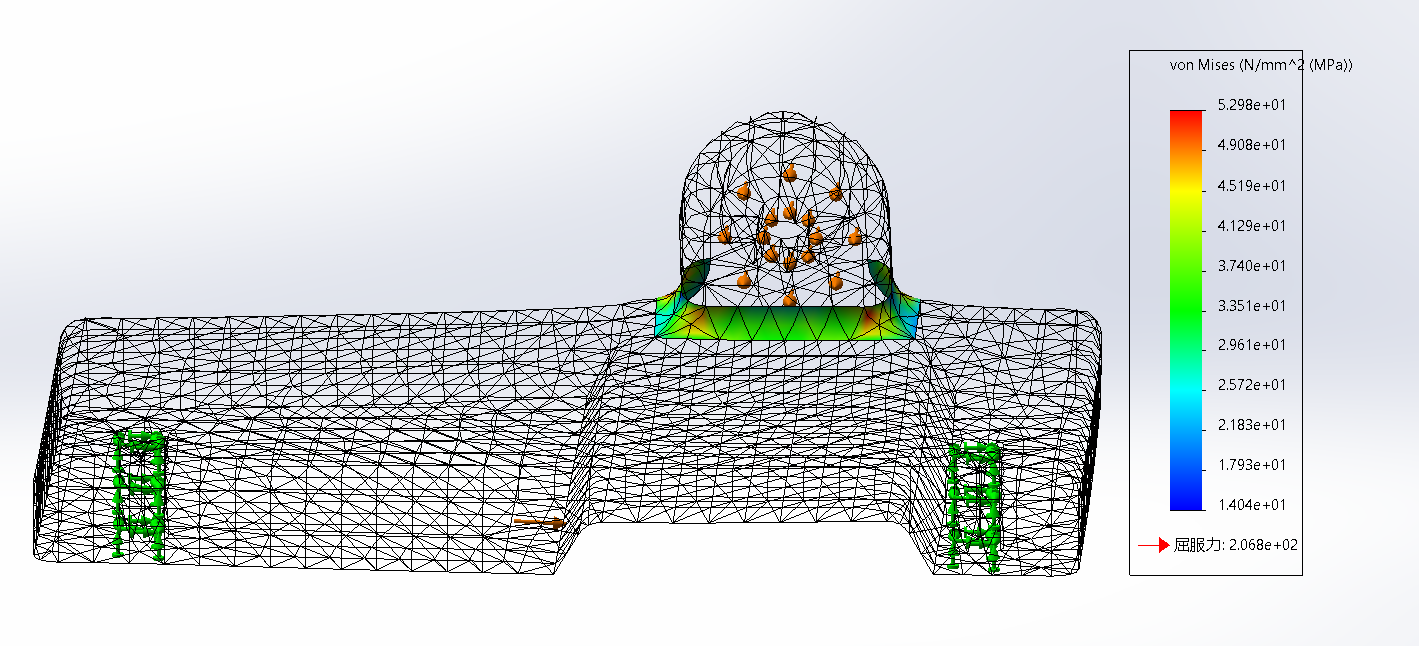

显示局部区域和网格

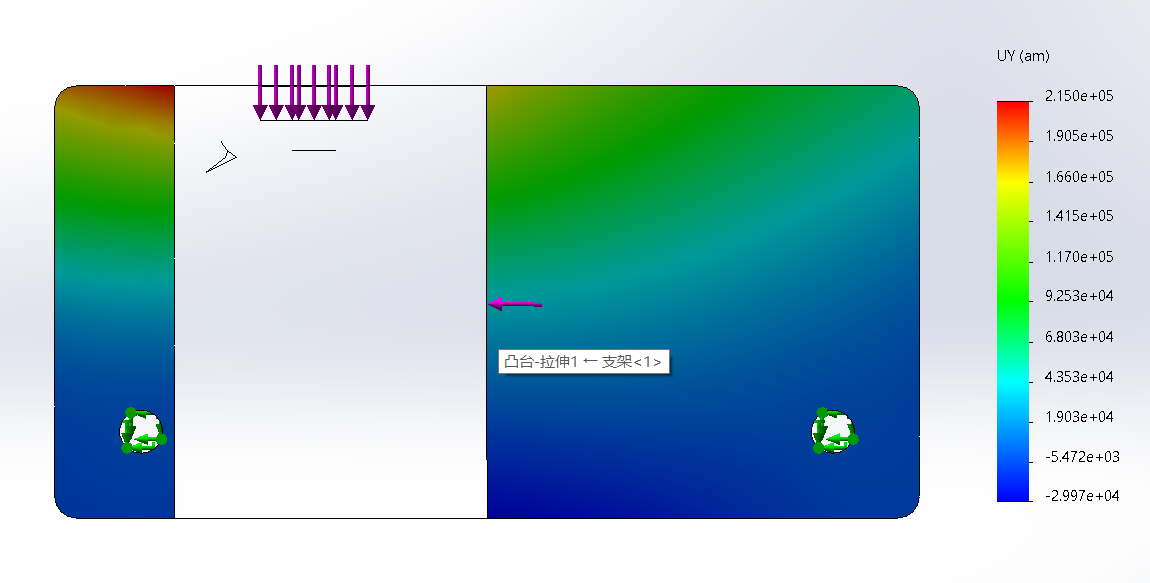

位移结果

地面约束实现

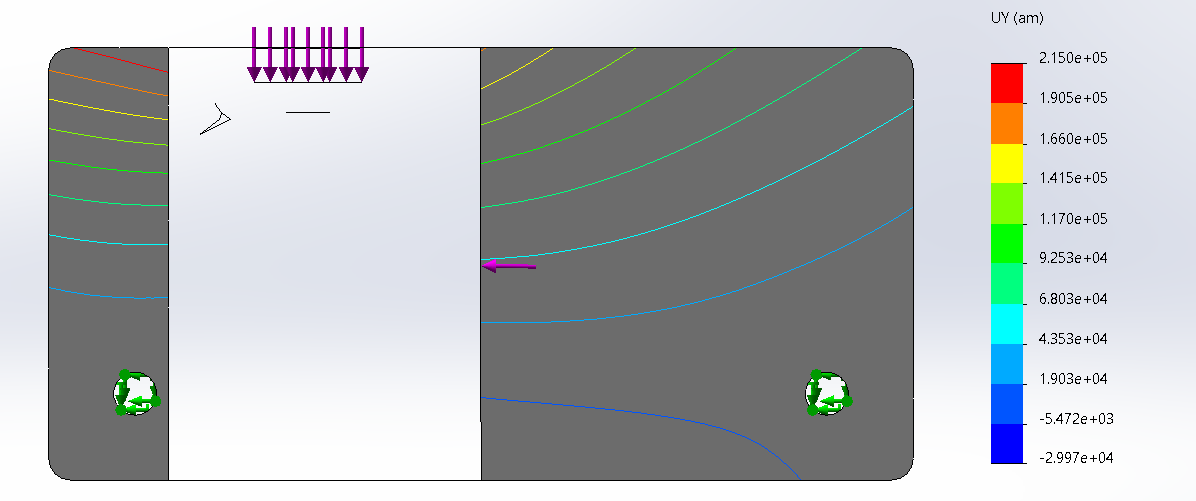

结果—>定义位移图解->Y位移、真实比例、局部实体

显示等高线状态

设定->边缘选项->直线

编辑定义->图标选项->自动定义最小值0

分析实例：虎钳

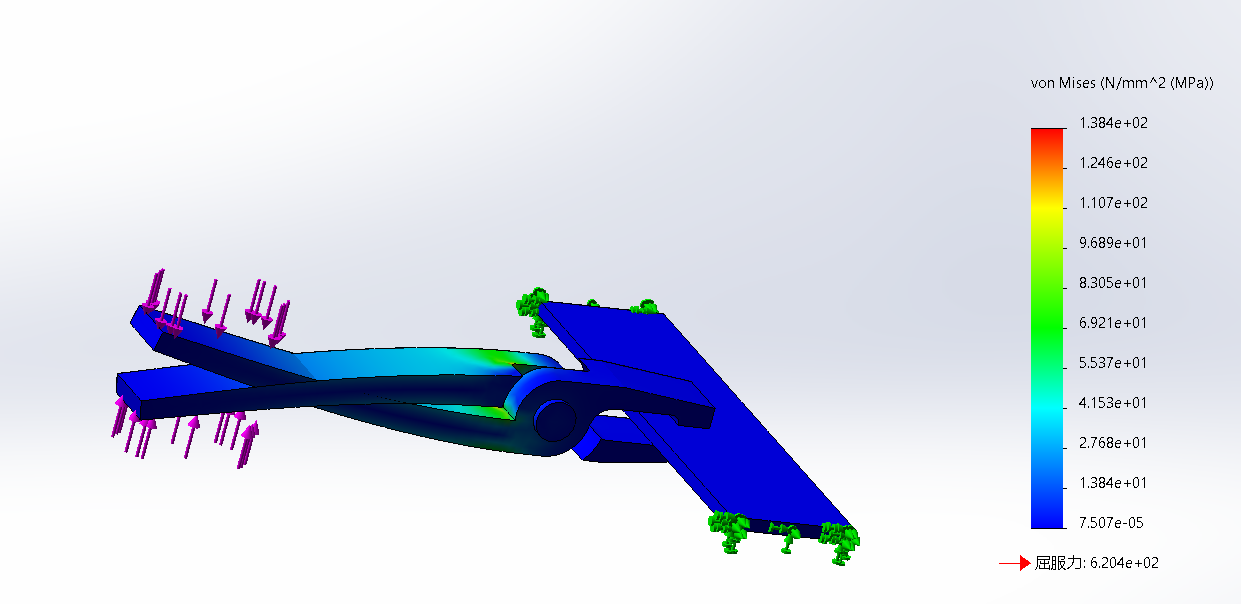

问题描述：分别将225N的“挤压”力作用在钳臂的末端，平板短边两侧固定。求解模型，并查看位移和应力分布情况

材料：合金钢

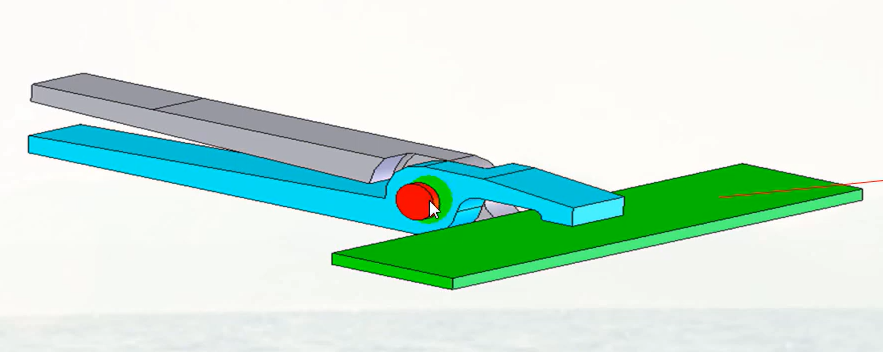

新建算例

编辑材料->合金钢

固定约束

施加载荷

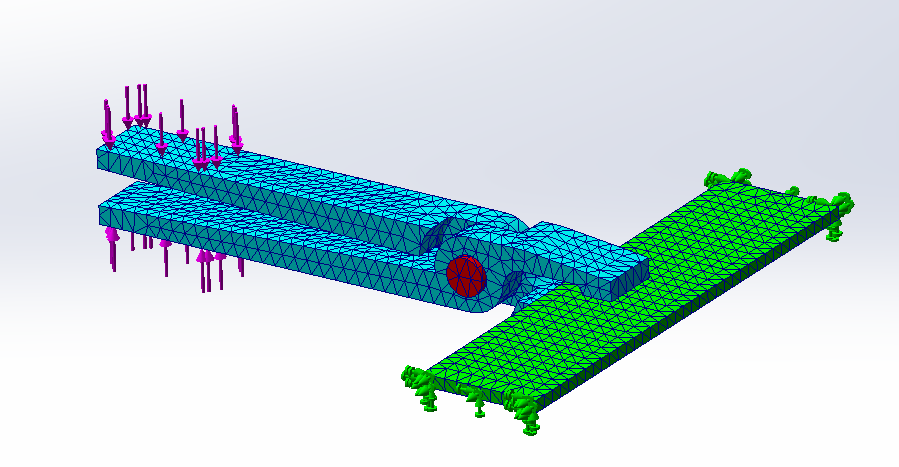

生成网格

运行算例

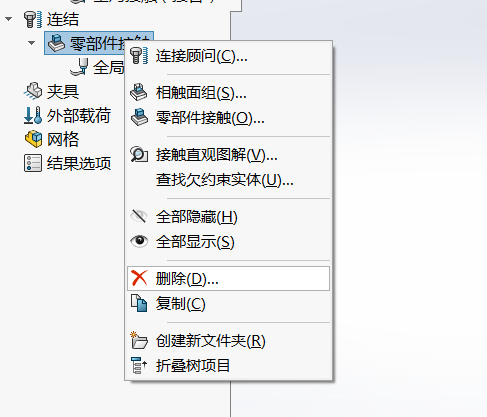

运行结果是错误的，需要删除全局连接

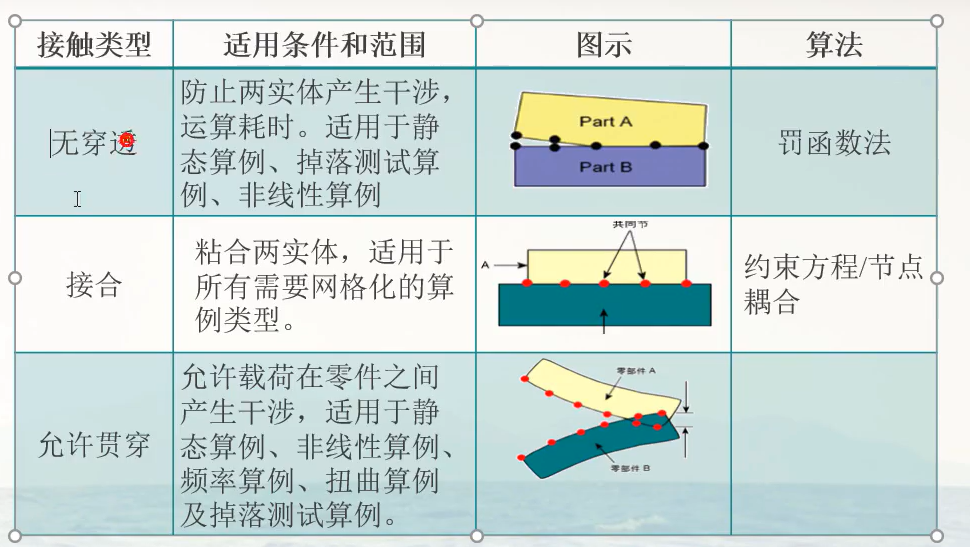

接触连接配置

连接->相触面组

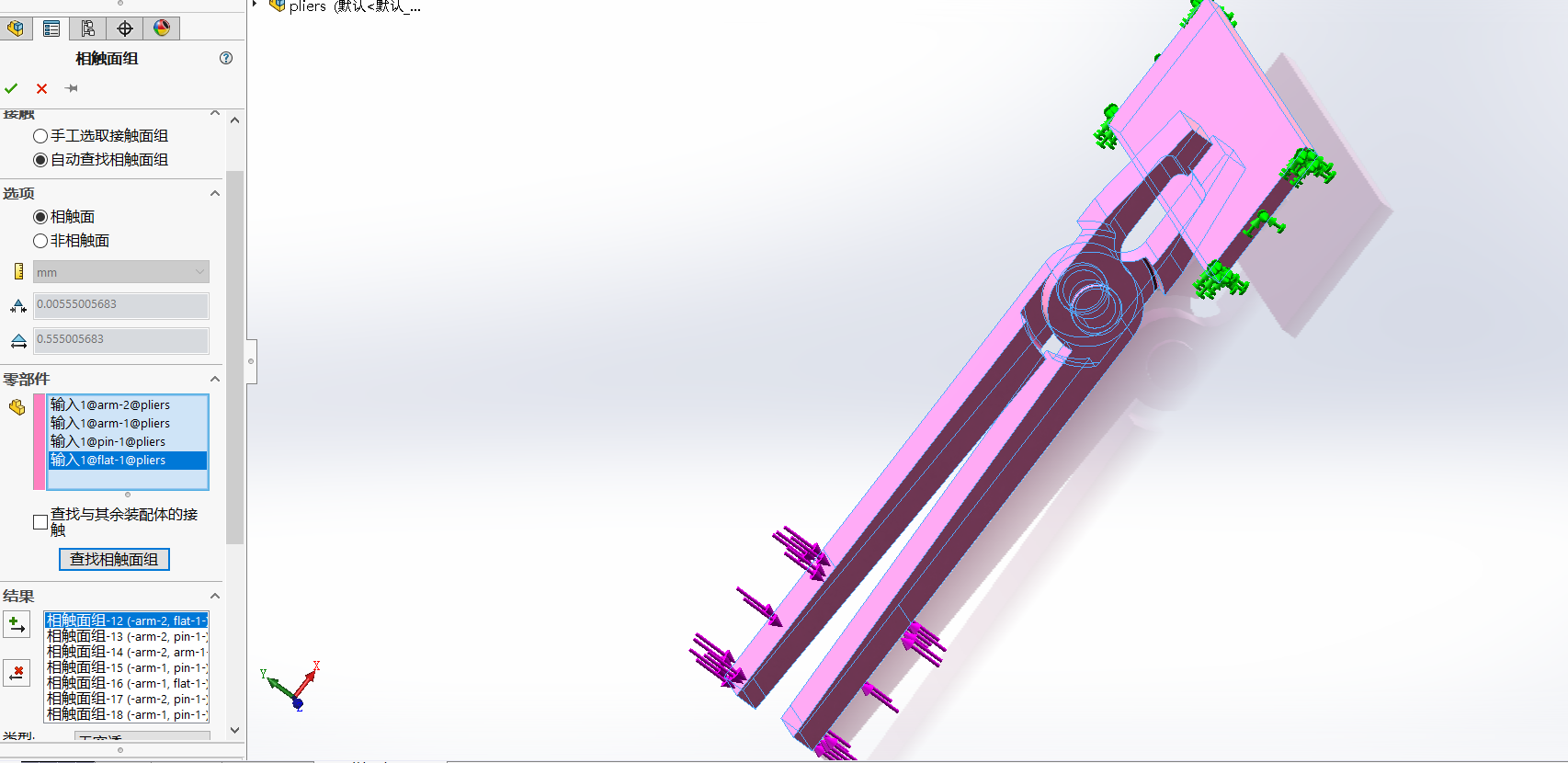

自动查找接触面组

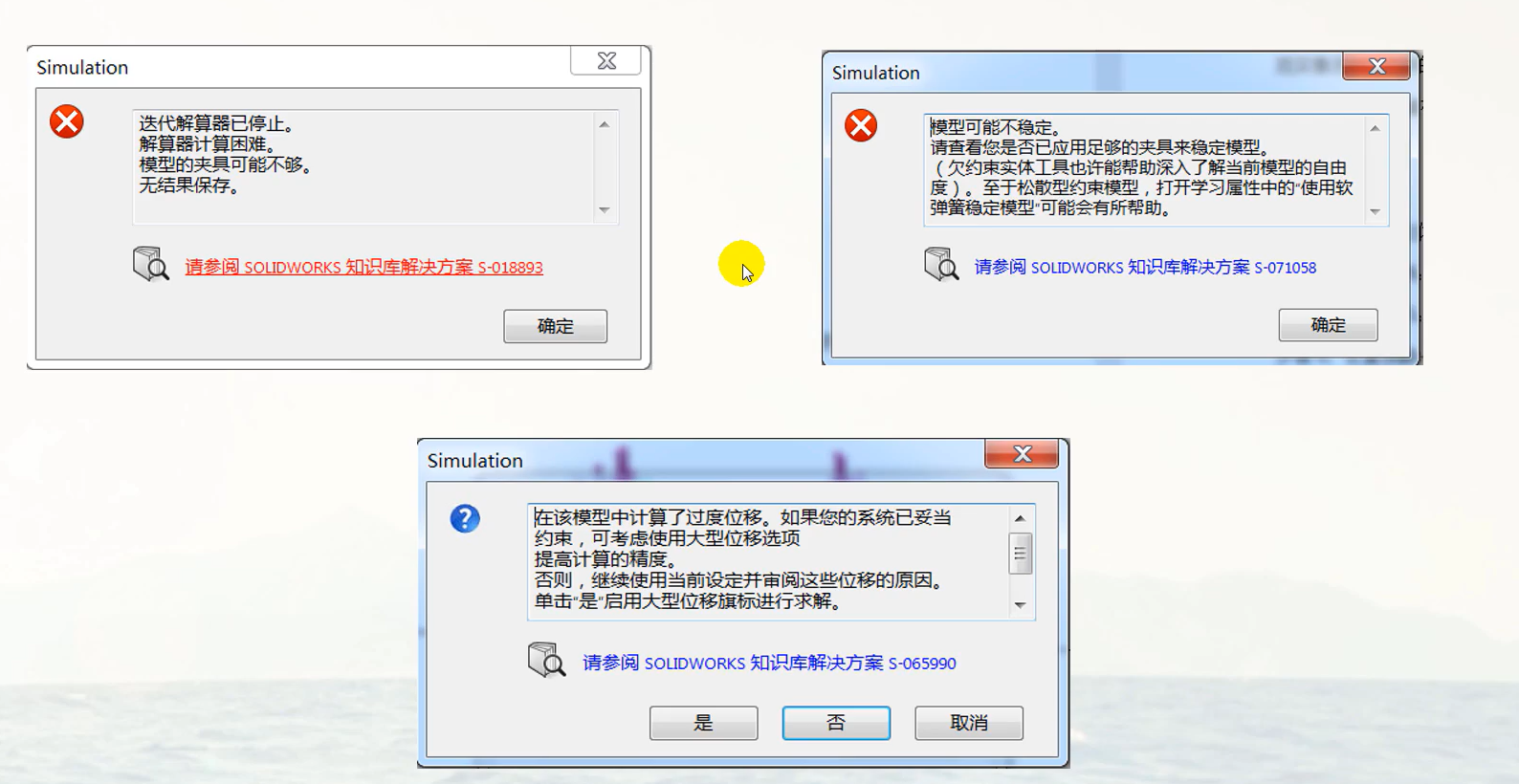

各种报错——模型不稳定

属性->软弹簧
